Запчасти АГРО ТВЗПО

 :::::


Запасные части для тестозакаточной машины «АГРО-ФОРМ» ТЗМ 21

Перечень основных запасных частей для тестозакаточной машины «АГРО-ФОРМ» ТЗМ 21

Наименование Кол-во Примечание
Ремень зубчатый, шаг 8мм, длина 880, ширина 50мм 1 Ремень привода
Ремень зубчатый двусторонний тип 8M-DD, длина 2600, ширина 30мм 1 Ремень раскатки
Подшипник 2206 E-2RS1 1 Неподвижная опора приводного барабана транспортера
Подшипник 6006-2RS1,
Подшипник 6205-2RS1
1 Подвижная опора приводного барабана транспортера
Подшипник 6206 2RS1 2 Натяжной барабан транспортера
Подшипник YAT 206,
Корпус подшипника FYTB 506M
6 Неподвижные раскатывающие валы
Подшипник RAE 30 NPP 6 Подвижные раскатывающие валы
Подшипник 6007 2RS1 4 Паразитные шкивы раскатки
Подшипник 6004 2RS1 2 Паразитный шкив натяжителя раскатки

Запасные части для тестозакаточной машины «АГРО-ФОРМ» ТЗМ 21

Запасные части для тестозакаточной машины «АГРО-ФОРМ» ТЗМ 21

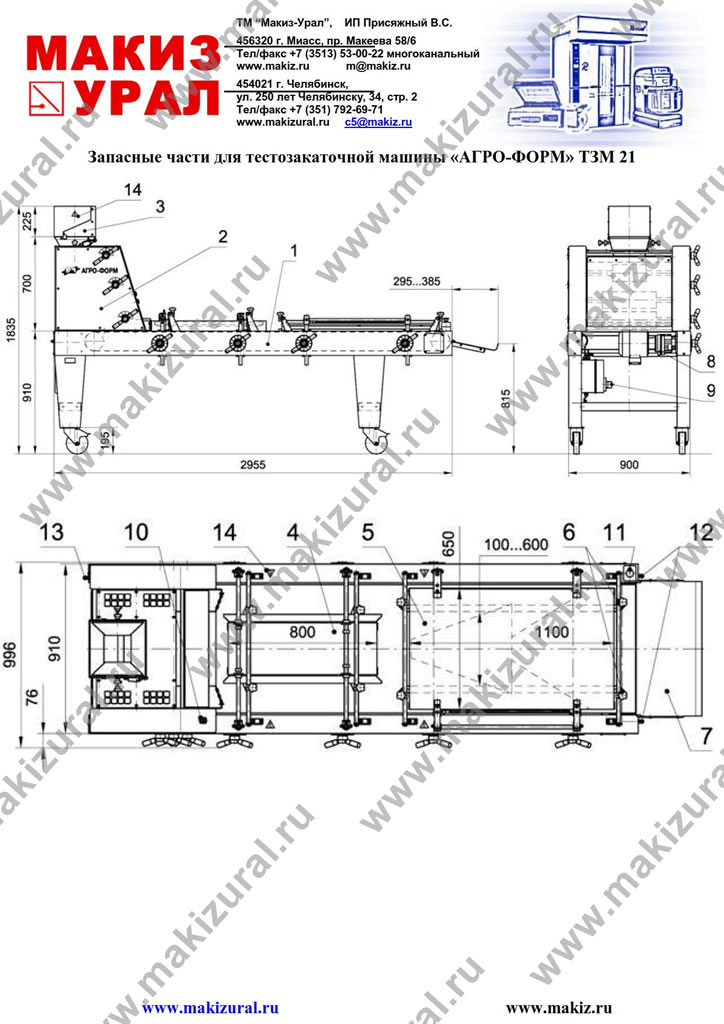

Общая схема машины
Запасные части для тестозакаточной машины «АГРО-ФОРМ» ТЗМ 21
Схема раскатки
Схема регулировки шторок воронки загрузочного короба
Запасные части для тестозакаточной машины «АГРО-ФОРМ» ТЗМ 21
Схема установки ремня привода
Схема установки ремня раскатки
Схема размещения рычагов скребков
1 – Транспортер
2 – Раскатка
3 – Загрузочный короб
4 – Узел начального формования
5 – Плита нажимная
6 – Боковые ограничители
7 – Приемный лоток для сформованных заготовок
8 – Мотор-редуктор
9 – Вводной выключатель системы управления
10 – Кнопки управления
11 – Кнопка аварийного выключения
12 – Винты натяжного барабана
13 – Натяжной винт подвижной опоры
14 – Предупреждающие знаки
1 – Верхняя пара раскатывающих валов
2 – Средняя пара раскатывающих валов
3 – Нижняя пара раскатывающих валов
4 – Волокуша
5 – Лицевая защитная крышка раскатки
6 – Тыльная защитная крышка раскатки
7 – Воронка загрузочного короба
8 – Шторка
9 – Винт шторки
10 – Стопорящая гайка шторки
1 – ремень раскатки
2 – Натяжитель ремня раскатки
3 – Вторая опора натяжителя ремня раскатки
4 – ремень привода
5 – Шкив мотор-редуктора
6 – Шкив приводного барабана транспортера
7 – Шкив нижнего вала раскатки
8 – Натяжитель ремня привода

 : : : : : : : : : : : : : : :
