Запасные части для печей хлебопекарных ротационных РОТОР-АГРО с электрическим обогревом 202, 302 Э
 |
 |
 |
| Общий вид печи |
Основные блоки |
Устройство камеры |
 |
 |
 |
| Устройство парогенератора |
Привод вращения |
Привод вращения тележки |
 |
 |
|
| Вытяжная вентиляция |
Дверь |
|
| |
| Перечень расходных материалов, электрических и электронных компонентов управления |
 |
 |
 |
Концевой выключатель двери.
Подшипник вращения тележки. |
Уплотнение порога (П11-08.00.009) Ротор-Агро.
Уплотнение силиконовое 20х18. |
Уплотнение № 4 Ротор-Агро.
Клапан электромагнитный подачи воды, присоединение G1/2, питание 230В. |
 |
 |
 |
Датчик температурный РТ1000.
Панель управления в сборе с клавиатурой ROC-A. |
Фронтальная клавиатура (без электронных компонентов) для панели управления ROC-A.
Панель управления в сборе с клавиатурой ROC-VG. |
Панель управления в сборе с клавиатурой S-ROC |
Общий вид печи
1 – корпус печи, 2 – тепловой вентилятор, 3 – привод поворотного стола, 4 – трубопровод парогенератора, 5 – вытяжная вентиляция, 6 – козырек, 7 – дверь, 8 – трап, 9 – вентилятор охлаждения, 10 – панель управления, 11 – верхние листы, 12 – кнопка аварийного отключения
Основные блоки
1 – основание, 2 – блок правый, 3 – блок левый,
4 – крышка камеры, 5 – блок тепловой
Устройство камеры
1 – нагреватель, 2 – вентилятор тепловой, 3 – воздуховод, 4 – панели щиберные, 5 – парогенератор, 6 – панель декоративная, 7 - термодатчик
Устройство парогенератора
1 – секция парогенератора, 2 – ванна, 3 – подводящий водопровод, 4 – отводящая труба, 5 – кран шаровой, 6 – фильтр грубой очистки, 7 – электромагнитный клапан, 8 – муфта, 9 - гайки
Привод вращения
1 – стол, 2 – опора стола, 3 – рамка, 4 – привод вращения, 5 – датчик положения стола, 6 – подпружиненный фиксатор, 7 – упорный подшипник, 8 - компенсаторы
Привод вращения тележки

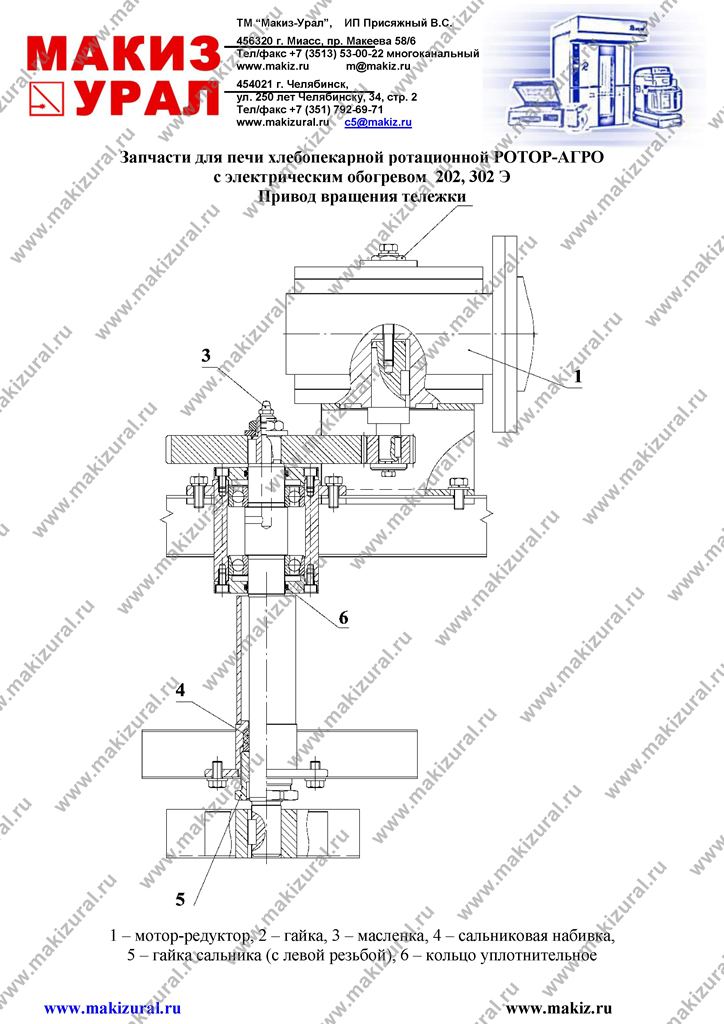

1 – мотор-редуктор, 2 – гайка, 3 – масленка, 4 – сальниковая набивка,
5 – гайка сальника (с левой резьбой), 6 – кольцо уплотнительное
Вытяжная вентиляция
1 – короб, 2 – коллектор, 3 – воздуховод, 4 – вытяжной вентилятор,
5 – привод открывания заслонки, 6 – зонт вытяжной вентиляции.
7 – подвижный шибер
Дверь
1 – корпус двери, 2 – лицевые панели, 3 – декоративное стекло, 4 – стекло, 5 – наружная ручка, 6 – внутренняя ручка, 7 – ограничитель двери, 8 – лампы освещения, 9 – уплотнитель порога
|
